小电流接地选线

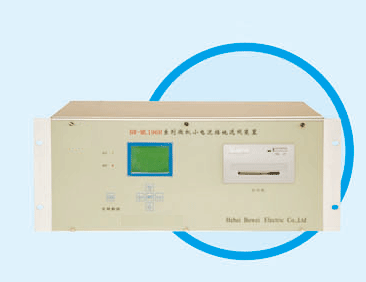

YD－ML系列微机小电流接地选线装置是在我公司前一代微机小电流接地选线装置基础上完善、改进而推出的新一代32位微机小电流接地选             线装置，主要有以下特点：

1. 采用了综合选线技术。综合选线技术将多种选线方法有机地融为一体，充分发挥各种方法的互补优势，能适应变化多端的单相接地故障。             克服了第一代小电流选线产品存在的选线方法单一、不能适应各种复杂的接地故障类型的问题，极大提高了选线的准确率。

2.装置设计采用分层分布式、多CPU协同工作的方式，极大的提高了系统可靠性和选线的准确性、快速性。
        3.操作面板设计大大简化，采用液晶汉显屏，信息量大，易于理解(自带引导信息)，操作简单。
        4.选线准确率高：直接接地、间隙性接地、弧光接地都能准确选线。

5.易于和综合自动化及远动装置接口。不仅提供了串口输出信号（RS232或RS485接口），而且提供了继电器节点输出信号。

6.具备报警、编码两种输出方式，可适应现场各种需要，动作延时时间可软件设定。

7.可以现场设定母线接地报警的零序过电压值，该值与选线所用启动电压完全独立。

8.当两条线路（同一段母线或两段母线）相继单相接地时均可保证选线，并分别报警。

9.装置工作电源交直流两用。

10.装置可以存储10组接地信息（超出自动清除旧信息），装置设定信息和时钟在掉电后不丢失。

11.现场CT变比、启动电压可软件设定，现场不需调整。

12.装置具备完善的自检测能力，自调试能力。

13.整机采用后插拔方式，装置强弱电回路、开出开入回路合理布局，某些线路板采用四层板，抗干扰能力极强。

14.严格按照继电保护装置的要求来设计，制造和检测，CT回路采用大电流短路端子，抽出插件不影响系统运行.

四、 装置技术指标

1.适用电压等级：1～2 个

2.母线段数： 1～6 段

3.出线数：≤26

4.零序电流输入范围：0～900mA（大于时，订货时须声明）

零序电压输入范围：  0～300V

5.机内PT、CT隔离器功耗

PT < 0.2 VA    输入额定电压200V

CT < 0.1 VA    输入额定电流 1A

6.工作电源：

AC220V±20％ 50Hz 20 W

DC220V±20％ 20 W

DC110V±20％ 20 W(订货时声明)

7.使用环境

工作温度：－10～55℃，24小时内平均温度不超过35℃。

存储温度：－25～70℃，在极限下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。

大气压力：80～110Kpa

空气相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为+25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50％。

8.通信接口：RS－232C（三线）

RS－485（二线）

请用户订货时声明通讯方式

9. 继电器节点容量： 50W(直流有感负荷)
